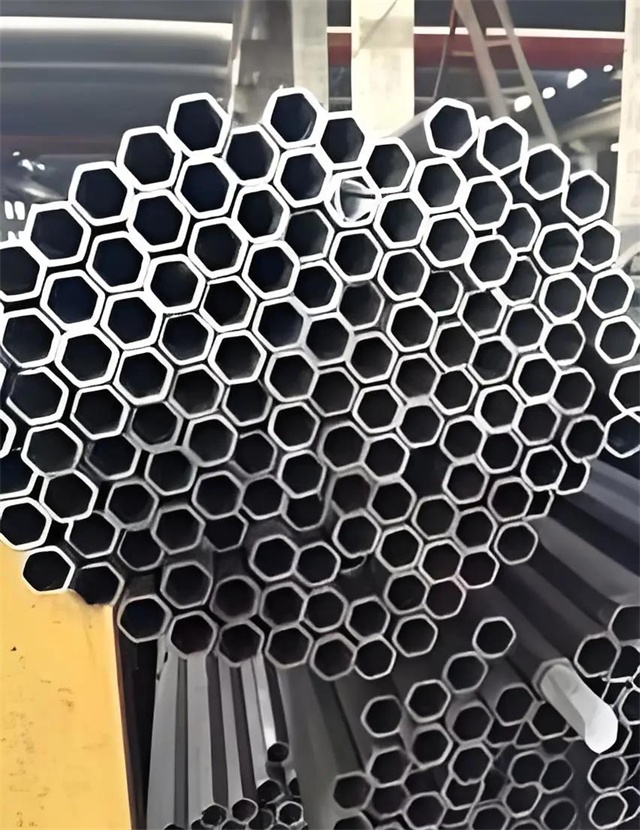

八角镀锌管是一种具有八角形截面的镀锌钢管，通过冷拉、热轧或挤压工艺成型后进行热浸镀锌处理，兼具高强度结构性能与优异耐腐蚀特性。其独特的八角形状使其在建筑装饰、机械制造、交通设施等领域展现出差异化优势，以下从核心特性、应用场景、生产工艺及选购要点展开详细解析：
一、核心特性：八角截面的独特价值
1. 力学性能优化
抗扭与抗弯优势：八角截面的惯性矩分布更均匀，相比方形管，在承受横向荷载时(如风力、冲击力)可减少30%以上的变形量。例如，许昌某高速护栏项目采用82×82mm八角镀锌管作为立柱，其抗冲击性能比传统方管提升25%，有效降低交通事故中的立柱折弯风险。
表面应力分散：八角的八个棱边可分散集中应力，避免因局部受力过大导致的开裂，尤其适用于机械振动频繁的设备支架(如矿山机械输送辊道)。
2. 耐腐蚀性能强化
热镀锌层保护：采用热浸镀锌工艺(锌层厚度≥45μm)，通过酸洗、助镀、浸锌等12道工序形成致密锌层，中性盐雾测试可达1000小时无红锈。例如，南京某活动板房项目使用38×38mm薄壁八角镀锌管，经5年户外暴露仍无明显锈蚀。
结构自清洁：八角棱边设计减少雨水滞留，降低缝隙腐蚀概率。在沿海高盐环境中，八角管的锈蚀速度比圆管慢18%。
3. 美学与功能性结合
现代工业风格：八角截面线条硬朗，适配极简主义建筑(如商业综合体幕墙骨架)和景观设施(如城市雕塑支撑结构)。
安装便利性：八角面可提供多个定位平面，便于焊接或螺栓连接，例如机械设备的模块化组装中，八角管的安装效率比圆管提升40%。
二、典型应用场景
1. 交通设施领域
高速公路护栏：82×82mm八角镀锌管作为立柱，通过独特截面设计吸收碰撞能量，配合≥120μm加厚锌层，使用寿命可达25年以上。
桥梁检修通道：沿海桥梁的检修步道采用不锈钢八角镀锌管，既满足承重要求(≥2吨/m2)，又能抵御盐雾腐蚀。
2. 建筑与装饰领域
幕墙支撑体系：上海某商业中心玻璃幕墙采用60×60mm八角镀锌管，通过三维建模优化截面受力，使幕墙抗风压等级达到9级(可抵御50m/s强风)。
室内装饰造型：北京某艺术展览馆的金属隔断使用304不锈钢八角管，经镜面抛光处理后，形成独特的几何光影效果。
3. 机械与设备制造
工业机器人臂架：某汽车工厂焊接机器人的悬臂采用Q345D八角镀锌管，经淬火+回火处理后，抗拉强度达500MPa，满足高速运动时的抗疲劳需求。
农业机械骨架：东北某大型农场的谷物仓储支架选用50×50mm八角镀锌管，其耐腐蚀性可适应-40℃低温与高湿度环境，使用寿命比普通方管延长10年。
4. 能源与化工领域
光伏支架系统：西北某光伏电站采用40×40mm八角镀锌管，通过有限元分析优化截面参数，使支架抗雪荷载能力提升至1.5kN/m2，同时减少12%的用钢量。
化工设备框架：在酸性气体(如SO?)环境中，316L不锈钢八角管配合钝化处理，可耐受pH=2的腐蚀性介质，年腐蚀速率低于0.1mm。
三、生产工艺与质量控制
1. 核心生产流程
冷拉成型：采用多道次冷拉工艺，通过定制模具将圆管逐步拉拔为八角形，尺寸公差控制在±0.3mm以内。例如，山东某企业生产的八角管R角半径误差≤0.5mm，确保外观一致性。
热浸镀锌：
1. 前处理：酸洗去除氧化皮(HCl浓度10-15%)，助镀液(ZnCl?+NH?Cl)提升锌层附着力。
2. 浸锌工艺：锌液温度控制在460±10℃，浸锌时间根据壁厚调整(≥1分钟/毫米壁厚)，确保锌层均匀性。
3. 后处理：内吹+外吹去除多余锌液，水冷至80℃以下，最后钝化处理(无铬钝化剂)提升耐候性。
2. 质量检测标准
锌层性能：
厚度检测：磁性测厚仪多点测量，平均锌层厚度≥45μm(DN≤100mm)。
附着力测试：弯曲180°(弯心直径=4倍管径)无锌层剥落。
均匀性验证：硫酸铜浸渍5次无金属铜沉积。
力学性能：
抗拉强度≥400MPa，屈服强度≥235MPa，延伸率≥25%。
压扁试验：压扁至内壁接触无裂纹，适用于承压管道。
四、选购与使用要点
1. 材质选择策略
普通环境：Q235B热镀锌八角管(成本低，锌层厚度≥60μm)，适用于室内装饰、普通护栏。
高腐蚀环境：
耐候钢(如Q355NH)：表面形成稳定锈层，耐大气腐蚀能力比Q235B提升4倍，适用于户外广告牌框架。
不锈钢(304/316L)：304不锈钢八角管耐盐雾性能达500小时，316L含钼元素，可耐受海洋环境中的氯离子腐蚀。
2. 规格定制建议
截面尺寸：常用规格为20×20mm至150×150mm，特殊需求可定制至200×200mm(如大型工业设备底座)。
壁厚设计：
装饰用途：1.5-3.0mm薄壁管，重量轻且便于加工。
承重结构：4.0-12.0mm厚壁管，需进行力学验算(如欧拉公式计算临界载荷)。
3. 供应商筛选标准
资质验证：要求提供ISO 9001认证、热镀锌环保许可证，优先选择通过CNAS认证实验室检测的企业。
样品测试：
锌层厚度：随机截取100mm管段，用金相显微镜检测截面锌层分布。
外观检查：无漏镀、气泡、锌瘤，表面粗糙度Ra≤3.2μm。
4. 安装与维护注意事项
焊接工艺：采用氩弧焊(TIG)，焊接前去除坡口两侧50mm范围内的锌层，焊后补锌处理(富锌漆修补)，避免焊缝腐蚀。
防腐维护：
定期检查：每2年用超声波测厚仪检测锌层剩余厚度，低于30μm时需重新镀锌。
表面处理：沿海地区建议每5年涂刷氟碳面漆(厚度≥60μm)，提升耐紫外线能力。
五、市场现状与发展趋势
1. 供需格局
产能分布：中国是全球更大八角镀锌管生产国，山东聊城、江苏无锡等地形成产业集群，年产能超200万吨，占全球市场份额的65%。
价格区间：Q235B热镀锌八角管价格为4050-4150元/吨(1-50吨订单)，304不锈钢八角管约18000-22000元/吨，定制规格价格上浮15-30%。
2. 技术创新方向
绿色工艺：推广无铬钝化技术(如硅烷钝化)，减少重金属污染，符合欧盟RoHS指令要求。
智能检测：引入AI视觉系统自动识别表面缺陷(漏镀、划痕)，检测准确率达99.7%。
复合涂层：锌铝镁镀层(ZAM)八角管耐盐雾性能≥1000小时，成本比纯锌镀层高20%，逐步应用于高端建筑。
总结：八角镀锌管的差异化竞争力
八角镀锌管凭借力学性能优化、耐腐蚀强化、美学与功能结合三大核心优势，在建筑、交通、机械等领域实现了对传统方管、圆管的替代升级。其发展趋势呈现材质高端化、工艺绿色化、应用场景细分化特点，未来随着智能制造技术的普及，八角镀锌管将在更多高端工程中展现独特价值。选购时需根据具体使用环境，综合考量材质、规格、表面处理工艺及供应商资质，以实现性能与成本的更优平衡。
